¶ Module 16: Dépannage des routes statiques et par défaut
¶ 16.0 Introduction
¶ 16.0.1 Pourquoi devrais-je suivre ce module?
Bienvenue dans le module consacré au dépannage des routes statiques et par défaut !
Félicitations ! Vous voici arrivé au dernier module du cours Notions de base sur la commutation, le routage et le sans fil v7.0 (SRWE). Ce cours vous a transmis les connaissances et les compétences approfondies nécessaires pour configurer les commutateurs et les routeurs (y compris les périphériques sans fil) de votre réseau en pleine croissance. Vous êtes désormais parfaitement à l’aise dans l’administration réseau !
Mais qu’est-ce qui distingue un bon administrateur réseau d’un excellent administrateur ? Sa capacité à dépanner efficacement. Et la meilleure façon d’acquérir cette compétence est simple : dépannez, encore et encore. Dans ce module, vous allez résoudre des problèmes affectant les routes statiques et par défaut. Un vérificateur de syntaxe, un exercice Packet Tracer et des travaux pratiques vous permettront d’affûter vos compétences en dépannage. C’est parti !
¶ 16.0.2 Qu’est-ce que je vais apprendre dans ce module?
Titre du module: Dépannage des routes statiques et par défaut
Objectif du module: Dépanner les configurations de routage statique et par défaut.
| Titre de la rubrique | Objectif de la rubrique |
|---|---|
| Traitement des paquets à l’aide de routes statiques | Expliquer comment un routeur traite les paquets lorsqu’une route statique est configurée. |
| Dépannage de la configuration des routes statiques et par défaut IPv4 | Dépanner les problèmes courants de configuration de routes statiques et par défaut. |
¶ 16.1 Traitement des paquets à l’aide de routes statiques
¶ 16.1.1 Routes statiques et transfert de paquets
Avant d’aborder la partie dépannage de ce module, cette rubrique propose un bref aperçu de la façon dont les paquets sont acheminés lorsque des routes statiques sont configurées. Sur la figure, cliquez sur le bouton Lecture pour lancer l’animation, dans laquelle PC1 envoie un paquet à PC3 :

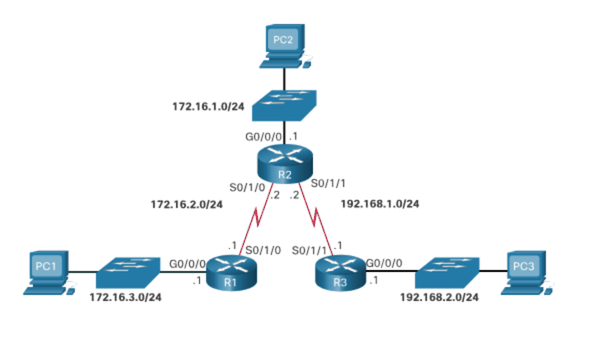

Le processus de transfert de paquets à l’aide de routes statiques, tel que l’illustre l’animation, se décompose comme suit :
- Le paquet arrive sur l’interface GigabitEthernet 0/0/0 de R1.
- R1 ne dispose d’aucune route spécifique vers le réseau de destination 192.168.2.0/24 ; il utilise donc la route statique par défaut.
- R1 encapsule le paquet dans une nouvelle trame. La liaison vers R2 étant une liaison point à point, R1 place une adresse composée uniquement de 1 comme adresse de destination de couche 2.
- La trame est émise par l’interface Serial 0/1/0. Le paquet arrive sur l’interface Serial 0/1/0 de R2.
- R2 désencapsule la trame et recherche une route vers la destination. Il dispose d’une route statique vers 192.168.2.0/24 par l’interface Serial 0/1/1.
- R2 encapsule le paquet dans une nouvelle trame. La liaison vers R3 étant une liaison point à point, R2 place une adresse composée uniquement de 1 comme adresse de destination de couche 2.
- La trame est émise par l’interface Serial 0/1/1. Le paquet arrive sur l’interface Serial 0/1/1 de R3.
- R3 désencapsule la trame et recherche une route vers la destination. Il dispose d’une route connectée vers 192.168.2.0/24 par l’interface GigabitEthernet 0/0/0.
- R3 recherche l’entrée 192.168.2.10 dans sa table ARP afin d’obtenir l’adresse MAC (Media Access Control) de couche 2 de l’ordinateur PC3. Si aucune entrée n’existe, R3 envoie une requête ARP (protocole de résolution d’adresse) par l’interface GigabitEthernet 0/0/0, et PC3 répond par un message ARP contenant sa propre adresse MAC.
- R3 encapsule le paquet dans une nouvelle trame : l’adresse MAC de l’interface GigabitEthernet 0/0/0 sert d’adresse source de couche 2, et l’adresse MAC de PC3 d’adresse MAC de destination.
- La trame est émise par l’interface GigabitEthernet 0/0/0. Le paquet parvient à l’interface de la carte réseau de PC3.
¶ 16.2 Dépannage de la configuration des routes statiques et par défaut IPv4
¶ 16.2.1 Changements de réseau
Quelle que soit la manière dont vous configurez votre réseau, vous devez vous tenir prêt à résoudre les problèmes qui surviendront. Les réseaux connaissent régulièrement des événements susceptibles de modifier leur état : une interface tombe en panne, un fournisseur de services interrompt une connexion, une liaison se sature ou un administrateur saisit une configuration erronée.
Lorsqu’un réseau subit une telle modification, la connectivité peut être perdue. En tant qu’administrateur réseau, il vous incombe d’identifier le problème et d’y remédier. Pour cela, vous devez maîtriser les outils qui permettent de repérer rapidement les problèmes de routage.
¶ 16.2.2 Commandes communes de dépannage
Les commandes IOS couramment utilisées pour le dépannage sont les suivantes :
- ping
- traceroute
- show ip route
- show ip interface brief
- show cdp neighbors detail

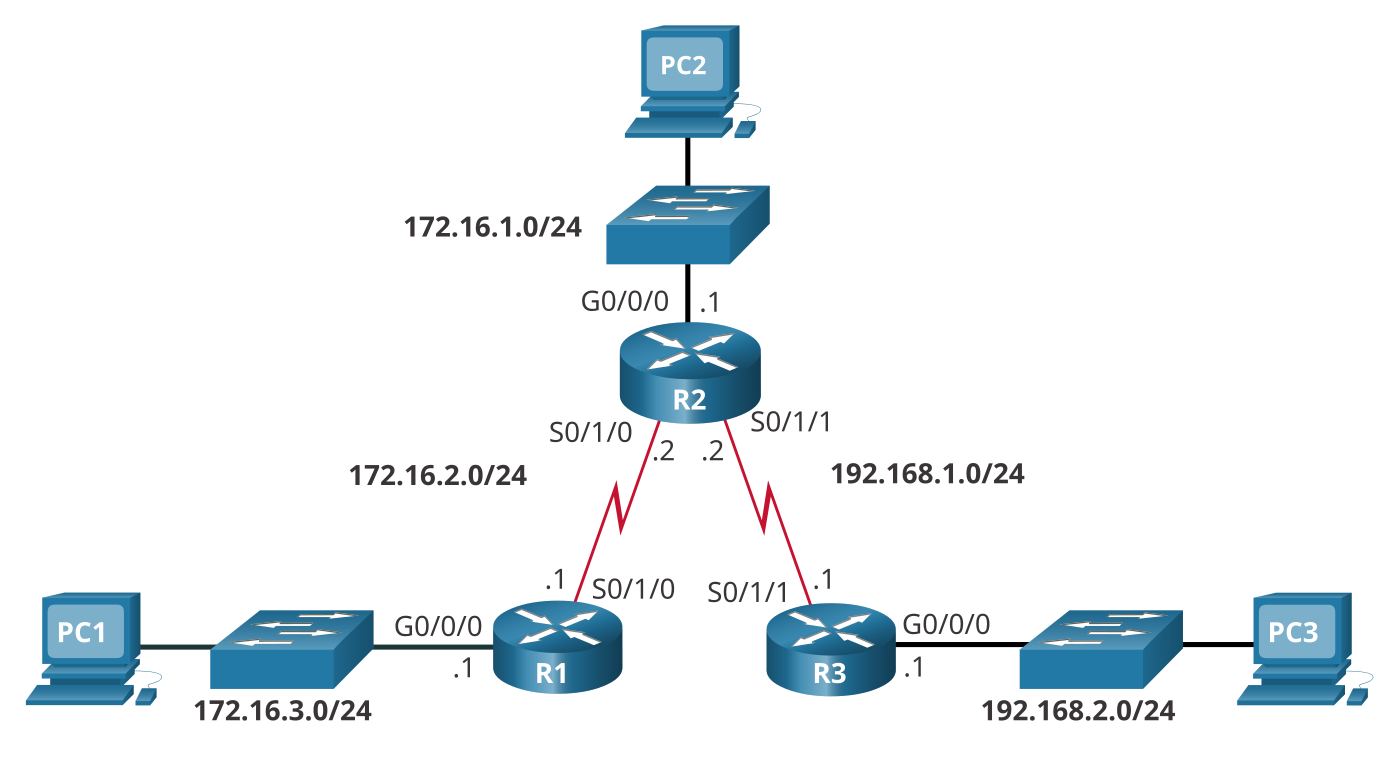

La figure présente la topologie qui servira à illustrer ces commandes.
Cet exemple présente le résultat d'un ping étendu émis depuis l'interface source de R1 vers l'interface LAN de R3. Le ping étendu est une version enrichie de l'utilitaire ping : il vous permet de préciser l'adresse IP source des paquets ping.
R1# ping 192.168.2.1 source 172.16.3.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds:
Packet sent with a source address of 172.16.3.1
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 3/3/5 ms
R1#¶ 16.2.3 Résolution d’un problème de connectivité
Localiser une route manquante (ou mal configurée) reste une opération relativement simple lorsque vous employez les bons outils de façon méthodique.
Supposons par exemple que l’utilisateur du PC1 signale qu’il ne parvient pas à accéder aux ressources du réseau local de R3. Vous pouvez le confirmer en envoyant un ping vers l’interface LAN de R3 depuis l’interface LAN de R1, prise comme source. Là encore, la topologie de la figure servira à illustrer le dépannage de ce problème de connectivité.
L'administrateur réseau peut tester la connectivité entre les deux réseaux locaux depuis R1 plutôt que depuis PC1. Il lui suffit pour cela d'émettre un ping depuis l'interface G0/0/0 de R1 vers l'interface G0/0/0 de R3, comme le montre l'exemple. Les résultats révèlent l'absence totale de connectivité entre ces réseaux locaux.
R1# ping 192.168.2.1 source g0/0/0
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds:
Packet sent with a source address of 172.16.3.1
.....
Success rate is 0 percent (0/5)¶ 16.2.4 Dépannage des routes statiques et par défaut
Dépannez les routes statiques et par défaut IPv4 en fonction des exigences spécifiées.
Envoyez une requête ping depuis R1 vers l’interface G0/0/0 de R3.
R1#ping 192.168.2.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds:
U.U.U
Success rate is 0 percent (0/5)
Testez la passerelle du saut suivant en envoyant une requête ping depuis R1 vers l’interface S0/1/0 de R2.
R1#ping 172.16.2.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 172.16.2.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 2/2/3 ms
Examinez la table de routage de R1.
R1#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
a - application route
+ - replicated route, % - next hop override, p - overrides from PfR
Gateway of last resort is not set
172.16.0.0/16 is variably subnetted, 5 subnets, 2 masks
S 172.16.1.0/24 [1/0] via 172.16.2.2
C 172.16.2.0/24 is directly connected, Serial0/1/0
L 172.16.2.1/32 is directly connected, Serial0/1/0
C 172.16.3.0/24 is directly connected, GigabitEthernet0/0/0
L 172.16.3.1/32 is directly connected, GigabitEthernet0/0/0
S 192.168.1.0/24 [1/0] via 172.16.2.2
S 192.168.2.0/24 [1/0] via 172.16.2.2
Examinez la table de routage de R2.
R2#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
a - application route
+ - replicated route, % - next hop override, p - overrides from PfR
Gateway of last resort is not set
172.16.0.0/16 is variably subnetted, 5 subnets, 2 masks
C 172.16.1.0/24 is directly connected, GigabitEthernet0/0/0
L 172.16.1.1/32 is directly connected, GigabitEthernet0/0/0
C 172.16.2.0/24 is directly connected, Serial0/1/0
L 172.16.2.2/32 is directly connected, Serial0/1/0
S 172.16.3.0/24 [1/0] via 172.16.2.1
192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.1.0/24 is directly connected, Serial0/1/1
L 192.168.1.2/32 is directly connected, Serial0/1/1
Passez en mode de configuration et créez sur R2 une route statique permettant d’atteindre le réseau local de R3.
R2#configure terminal
R2(config)#ip route 192.168.2.0 255.255.255.0 192.168.1.1
Quittez le mode de configuration, puis affichez la table de routage.
R2(config)#exit
*Sep 20 03:10:34.913: %SYS-5-CONFIG_I: Configured from console by console
R2#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
a - application route
+ - replicated route, % - next hop override, p - overrides from PfR
Gateway of last resort is not set
172.16.0.0/16 is variably subnetted, 5 subnets, 2 masks
C 172.16.1.0/24 is directly connected, GigabitEthernet0/0/0
L 172.16.1.1/32 is directly connected, GigabitEthernet0/0/0
C 172.16.2.0/24 is directly connected, Serial0/1/0
L 172.16.2.2/32 is directly connected, Serial0/1/0
S 172.16.3.0/24 [1/0] via 172.16.2.1
192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.1.0/24 is directly connected, Serial0/1/1
L 192.168.1.2/32 is directly connected, Serial0/1/1
S 192.168.2.0/24 [1/0] via 192.168.1.1
Envoyez une requête ping depuis R1 vers l’interface G0/0/0 de R3.
R1#ping 192.168.2.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 3/3/4 ms
Vous avez réussi à dépanner les routes statiques et par défaut IPv4.
¶ 16.3 Module pratique et questionnaire
¶ 16.3.1 Dépannage des routes statiques et par défaut
Dans cette activité, vous allez dépanner des routes statiques et par défaut, puis corriger les erreurs que vous détecterez.
- Dépannage de routes statiques IPv4
- Dépannage de routes statiques IPv6
- Configuration de routes statiques IPv4
- Configuration de routes par défaut IPv4
- Configuration de routes statiques IPv6
¶ 16.3.2 Travaux pratiques – Dépannage des routes statiques et par défaut IPv4 et IPv6
Vous aurez l’occasion de mettre en pratique les compétences suivantes :
- Partie 1 : évaluer le fonctionnement du réseau
- Partie 2 : recueillir des informations, créer un plan d’action et mettre en œuvre les corrections
Vous pouvez exercer ces compétences à l’aide de Packet Tracer ou de l’équipement de laboratoire, le cas échéant.
¶ 16.3.3 Qu’est-ce que j’ai appris dans ce module?
Traitement des paquets avec des routes statiques
- Le paquet arrive sur l’interface de R1.
- R1 ne possède pas de route spécifique vers le réseau de destination ; il utilise donc la route statique par défaut.
- R1 encapsule le paquet dans une nouvelle trame. La liaison vers R2 étant une liaison point à point, R1 place une adresse composée uniquement de 1 comme adresse de destination de couche 2.
- La trame est émise par l’interface appropriée. Le paquet arrive sur l’interface de R2.
- R2 désencapsule la trame et recherche une route vers la destination. R2 dispose d’une route statique vers le réseau de destination via l’une de ses interfaces.
- R2 encapsule le paquet dans une nouvelle trame. La liaison vers R3 étant une liaison point à point, R2 place une adresse composée uniquement de 1 comme adresse de destination de couche 2.
- La trame est émise par l’interface appropriée. Le paquet arrive sur l’interface de R3.
- R3 désencapsule la trame et recherche une route vers la destination. R3 dispose d’une route connectée au réseau de destination via l’une de ses interfaces.
- R3 recherche dans sa table ARP l’entrée correspondant au réseau de destination afin de trouver l’adresse MAC de couche 2 de PC3. Si aucune entrée n’existe, R3 émet une requête ARP (protocole de résolution d’adresse) par l’interface GigabitEthernet 0/0/0, et PC3 répond par une réponse ARP contenant son adresse MAC.
- R3 encapsule le paquet dans une nouvelle trame en utilisant l’adresse MAC de l’interface appropriée comme adresse source de couche 2 et l’adresse MAC de PC3 comme adresse MAC de destination.
- La trame est émise par l’interface appropriée. Le paquet arrive sur l’interface de la carte réseau de PC3.
Dépannage de la configuration des routes statiques et par défaut d’IPv4
Les réseaux subissent fréquemment des événements susceptibles de modifier leur état : une interface peut tomber en panne, un fournisseur de services peut interrompre une connexion, une liaison peut être surchargée ou un administrateur peut saisir une configuration incorrecte. Les commandes de dépannage IOS courantes sont les suivantes :
- ping
- traceroute
- show ip route
- show ip interface brief
- show cdp neighbors detail
